Налаштування PXE-завантаження на платформі X9
Для PXE-завантаження в режимі BIOS:

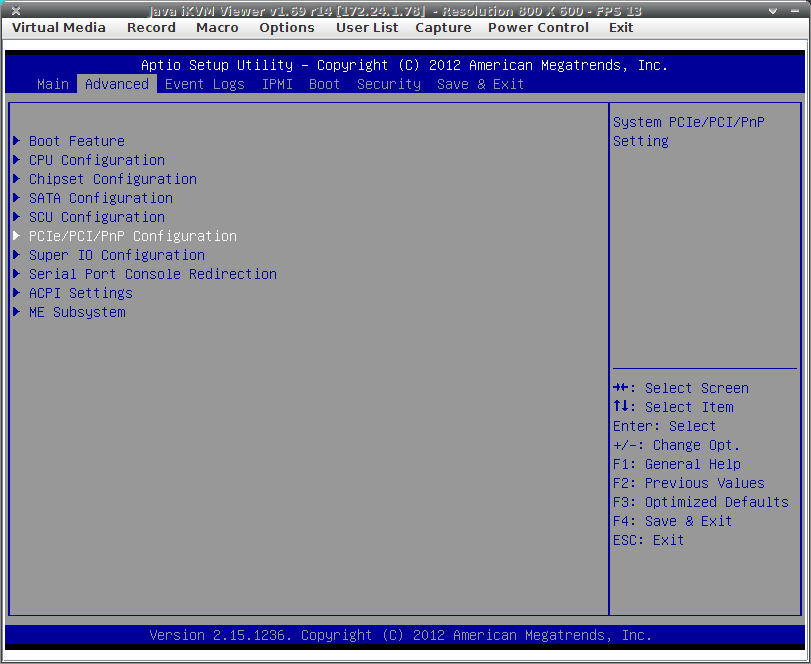

1. Увійдіть в налаштування BIOS, перейдіть на вкладку Advanced і оберіть підменю PCI/PnP Configuration.

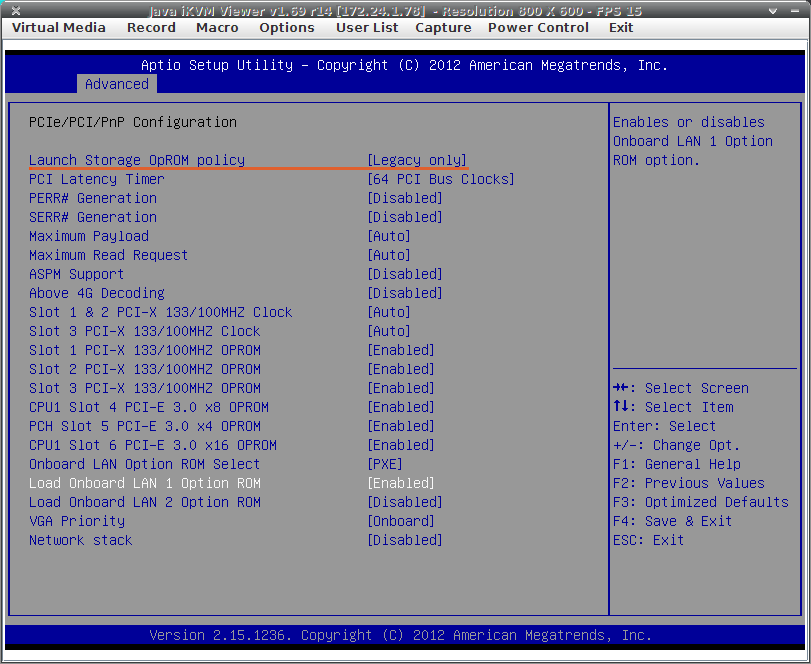

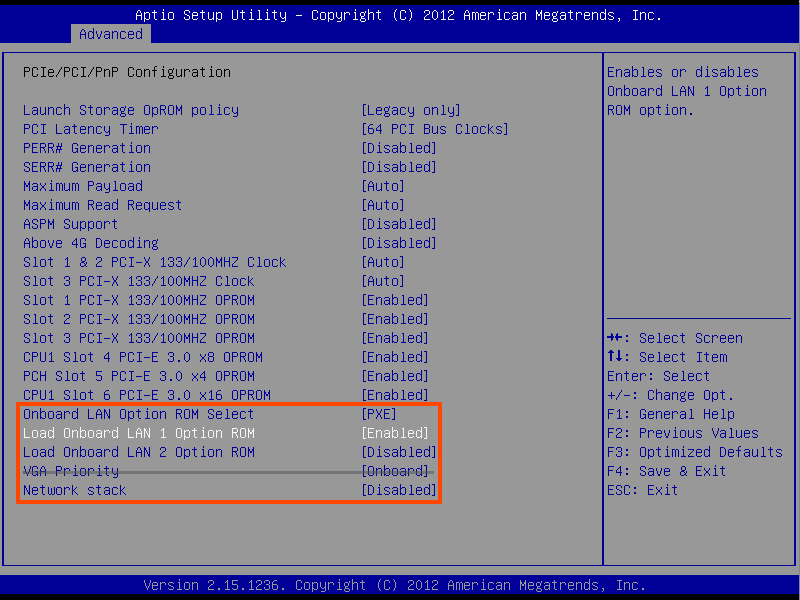

2. Виставте такі значення нижченаведених параметрів:
- Onboard LAN Option ROM Select – PXE
- Load Onboard LAN 1 (LAN 2, тощо) Option ROM – Enabled (така опція є для кожного мережевого інтерфейсу, наявного на материнській платі; якщо незрозуміло, з якого саме відбуватиметься мережеве завантаження – вмикайте цю опцію для всіх)
- Network Stack – Disabled (цей параметр відповідає за режим UEFI, тому для режиму BIOS має бути вимкненим)
3. Збережіть зміни та перезавантажте сервер (вкладка Save & Exit – опція Save Changes and Reset) і знову ввійдіть у налаштування BIOS/UEFI!
4. Перейдіть на вкладку Boot, знайдіть на ній підменю Network Device BBS Priorities і ввійдіть у нього.

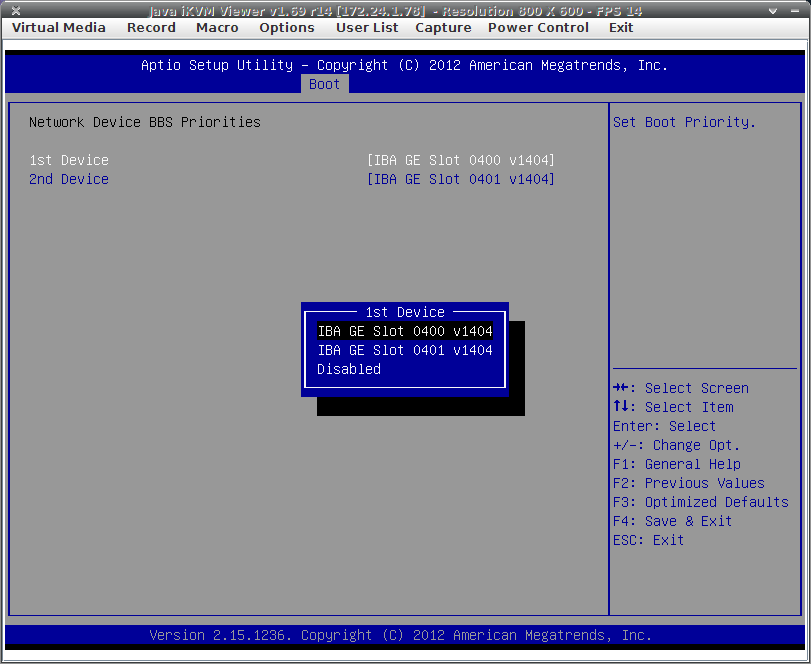

5. В підменю Network Device BBS Priorities виставляється приорітет мережевого завантаження для мережевих інтерфейсів материнської плати. Переконайтеся, щоб значення приорітетів НЕ дорівнювало Disabled, інакше мережеві інтерфейси не з'являться в меню завантажувальних пристроїв.
6. Збережіть зміни та перезавантажте сервер (вкладка Save & Exit – опція Save Changes and Reset). Тепер при старті сервера ви можете викликати меню завантажувальних пристроїв (F11) і обрати з нього ваші мережеві інтерфейси, або натиснути F12, щоб сервер одразу пробував мережеве завантаження.
Для PXE-завантаження в режимі UEFI:

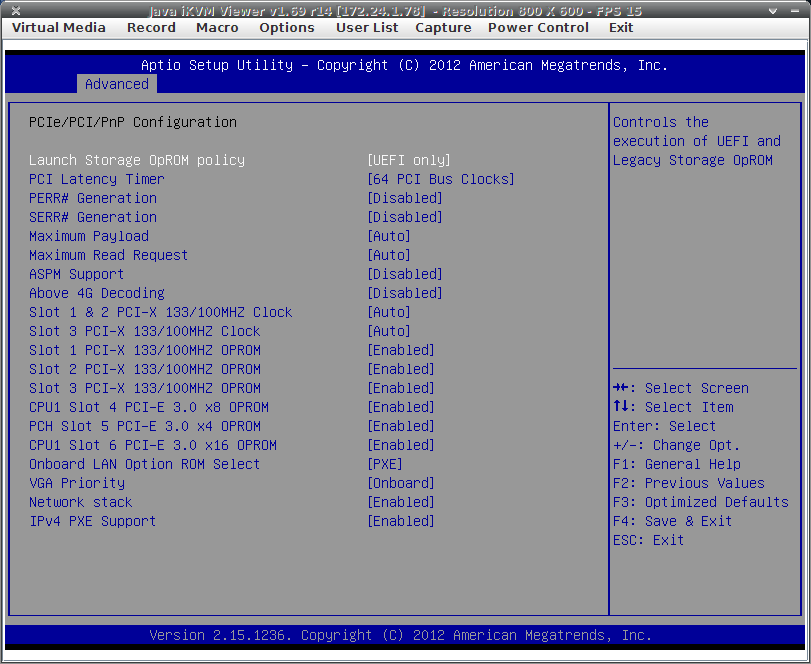

1. Увійдіть в налаштування BIOS, перейдіть на вкладку Advanced і оберіть підменю PCI/PnP Configuration.

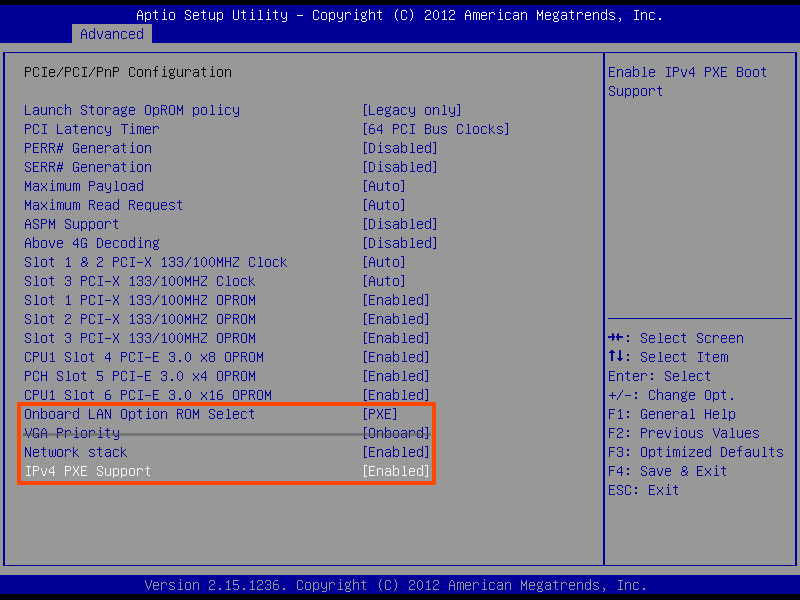

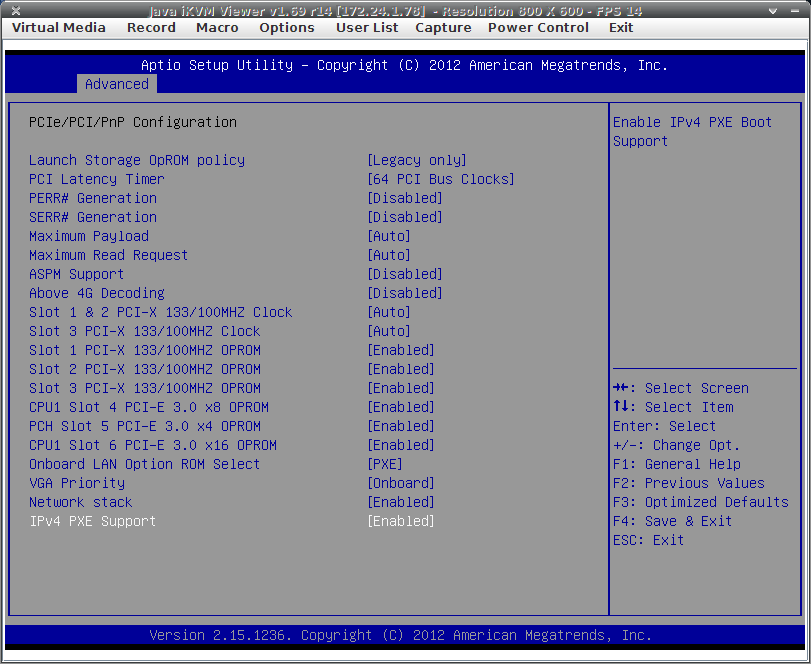

2. Виставте такі значення нижченаведених параметрів:
- Onboard LAN Option ROM Select – PXE
- Network Stack – Enabled
- IPv4 PXE Support – Enabled
3. Збережіть зміни та перезавантажте сервер (вкладка Save & Exit – опція Save Changes and Reset) і знову ввійдіть у налаштування BIOS/UEFI!

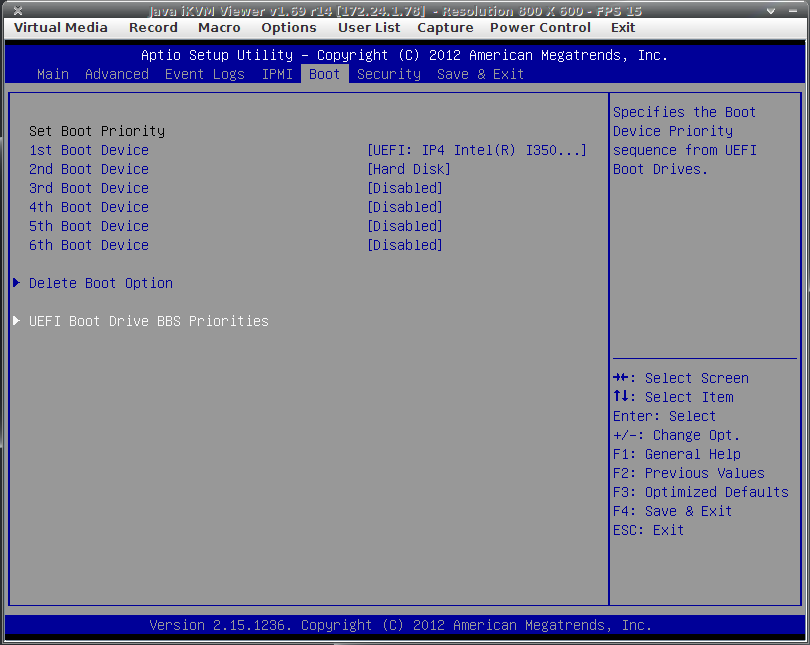

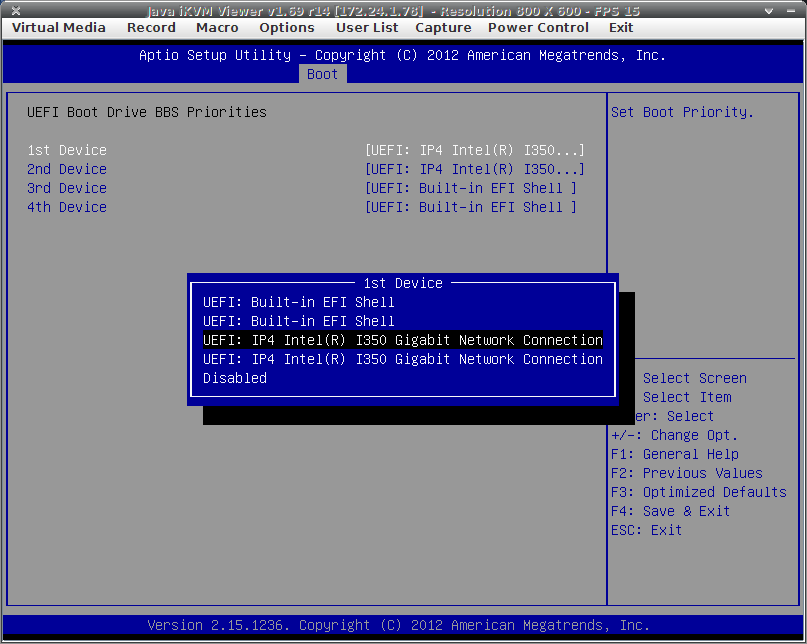

4. Перейдіть на вкладку Boot, знайдіть на ній підменю UEFI Boot Drive BBS Priorities і ввійдіть у нього.
5. В підменю UEFI Boot Drive BBS Priorities виставляється приорітет мережевого завантаження для мережевих інтерфейсів материнської плати. Переконайтеся, щоб значення приорітетів НЕ дорівнювало Disabled і НЕ дорівнювало Built-in EFI Shell, інакше мережеві інтерфейси не з'являться в меню завантажувальних пристроїв.
6. Збережіть зміни та перезавантажте сервер (вкладка Save & Exit – опція Save Changes and Reset). Тепер при старті сервера ви можете викликати меню завантажувальних пристроїв (F11) і обрати з нього ваші мережеві інтерфейси, або натиснути F12, щоб сервер одразу пробував мережеве завантаження.

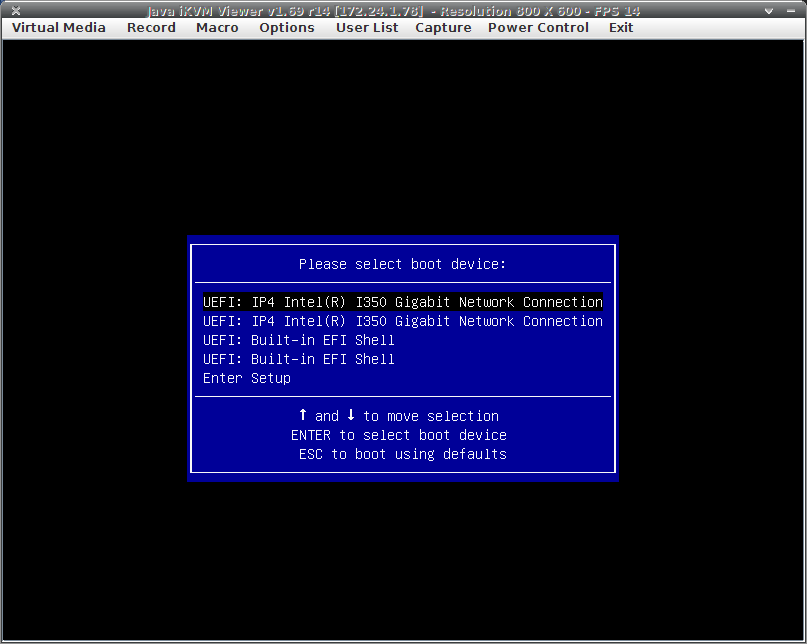

Приклад вигляду завантажувального меню наведено на ілюстрації нижче.
